Zasada działania systemu czujników parkowania i elementy składowe
Czujniki parkowania to najczęściej przetworniki ultradźwiękowe w zderzaku, które wysyłają impuls i odbierają echo od przeszkody. Sygnały trafiają do modułu sterującego PDC, który porównuje czasy powrotu fali, przelicza odległość i steruje brzęczykiem, grafiką na ekranie lub komunikatami w zestawie wskaźników. Jeden element nie pracuje w próżni: moduł ocenia też spójność danych między kanałami i potrafi wyłączyć część funkcji, gdy wykryje anomalię.

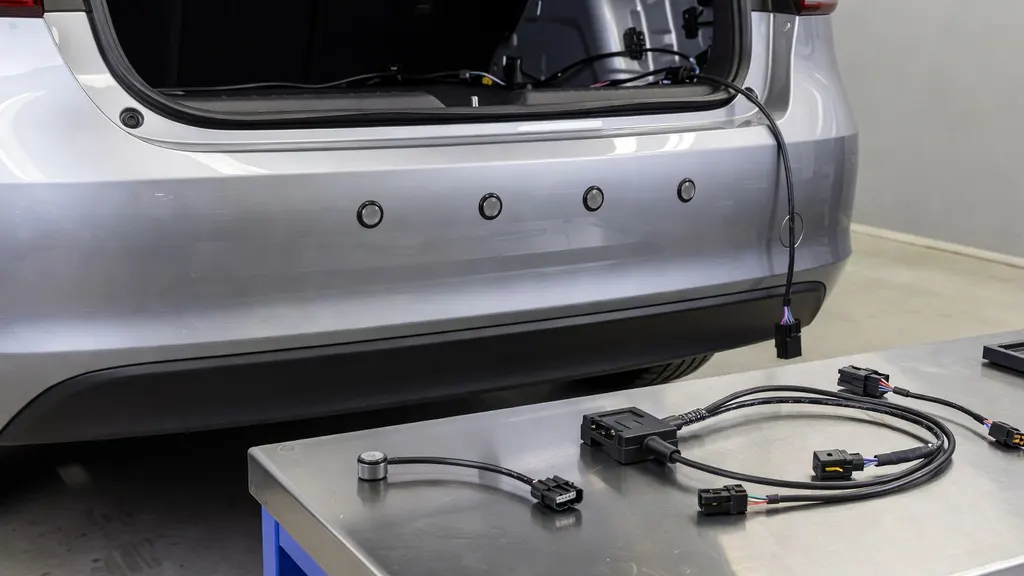

Od strony elektrycznej system opiera się na zasilaniu, masie, wiązce w zderzaku i złączach, które dostają najwięcej wody i brudu. W wielu autach wiązka zderzaka ma osobne złącze serwisowe w nadkolu lub pod bagażnikiem; tam często zaczyna się kłopot. Czasem usterka wygląda jak padnięty czujnik, a faktycznie winny jest jeden zaśniedziały pin.
Warunki pracy mają duże znaczenie. Wilgoć wnika między czujnik a uchwyt, lód potrafi odciąć „widzenie”, a gruba warstwa wosku lub powłoki po detailingu zmienia tłumienie ultradźwięków. W praktyce po myjni ciśnieniowej zdarza się, że system przez kilka minut wariuje, a potem wraca do normy. To już sygnał, że uszczelnienia i złącza nie są w idealnym stanie.
Inaczej zachowuje się zestaw tylny aktywowany wstecznym, a inaczej układ z czujnikami z przodu, uruchamiany przyciskiem albo automatycznie przy małej prędkości. W autach z kamerą cofania komunikaty bywają „sklejone” w jeden ekran, ale logika błędów nadal siedzi w module PDC. Gdy dochodzą asystenty parkowania, rośnie liczba zależności: jeden wadliwy kanał potrafi zablokować funkcję automatycznego parkowania, mimo że dźwiękowe ostrzeżenia jeszcze działają.
Symptomy niesprawności i typowe wzorce zachowania systemu
Najprostszy objaw to cisza po wrzuceniu wstecznego albo po włączeniu systemu przyciskiem. Brak dźwięku i brak grafiki może oznaczać usterkę zasilania, bezpiecznik, wyłączony system w ustawieniach, ale też awarię modułu. Gdy system w ogóle się nie zgłasza, szukanie „który czujnik” bywa stratą czasu.
Drugim scenariuszem są komunikaty o błędzie. Część aut pokazuje ogólny komunikat o niedostępności parkowania, inne potrafią wskazać stronę albo konkretne miejsce na grafice. Rozróżnienie ma znaczenie: błąd ogólny częściej idzie w stronę zasilania, modułu lub problemu z komunikacją, a wskazanie jednego kanału mocniej kieruje na czujnik albo jego odcinek wiązki.
Fałszywe alarmy i stały ton pojawiają się, gdy moduł „widzi” przeszkodę tuż przy zderzaku, mimo że nic tam nie ma. Daje to też nierealne odległości albo martwe strefy, gdzie auto nie reaguje na słupek, a chwilę później krzyczy bez powodu. W realnym użytkowaniu często wychodzi to na mokrym zderzaku: czujnik z drobną rysą lub mikrospękaniem łapie wodę i zaczyna zgłaszać przeszkody znikąd. Brzmi absurdalnie, ale dzieje się często.
Praca przerywana jest podchwytliwa. System działa rano, po rozgrzaniu albo po deszczu zaczyna zgłaszać błąd, potem znów jest spokój. Tak zachowują się luźne styki w złączu zderzaka, przewód pęknięty w izolacji oraz czujnik, który ma problem z elektroniką po zmianie temperatury.
Objawy potrafią się nakładać: jeden martwy czujnik czasem wyłącza cały system, a innym razem moduł pracuje na pozostałych i tylko ogranicza zakres detekcji. Kluczowa jest powtarzalność. Jeśli błąd wraca w tych samych warunkach i z tego samego miejsca na aucie, przypadkowość można odłożyć na bok.
Najczęstsze przyczyny awarii czujnika i problemy pozorujące usterkę
Zabrudzenia to pierwszy trop, bo dają objawy identyczne jak awaria. Błoto, sól, lód i twardy osad po woskach potrafią osłabić emisję i odbiór fal. Po zimie zdarza się, że czujnik „ożywa” po dokładnym myciu, ale problem wraca po tygodniu, gdy powierzchnia znów zbierze nalot. To prosta obserwacja z parkingów pod marketami: brudny zderzak i ciągłe piknięcia często idą w parze.
Uszkodzenia mechaniczne bywają mniej oczywiste. Pęknięta ramka, wgnieciony zderzak, przesunięty uchwyt czujnika albo źle osadzona zaślepka po naprawie blacharskiej zmieniają kąt pracy sensora. System może działać, ale widzi przeszkody „po skosie” albo ma dziurę w polu. Po lekkiej stłuczce parkowanie potrafi działać gorzej, choć na pierwszy rzut oka wszystko wygląda równo.
Korozja i zawilgocenie złączy to klasyka. Wtyczki przy zderzaku pracują w wodzie z solą, a jeśli ktoś rozłączał je bez zabezpieczenia, problem szybko wraca. Przerwa w przewodzie albo słaba masa nie zawsze daje twardy błąd: czasem system zgłasza usterkę dopiero przy wstrząsie, przejeździe przez próg albo po otwarciu i zamknięciu klapy bagażnika, gdy wiązka się poruszy.
Po wymianie czujnika zdarzają się historie z niezgodnym elementem. Liczy się typ i kompatybilność z modułem, bo w obrębie jednej generacji auta potrafią występować różne wersje. Zamiennik może fizycznie pasować, ale pracować na innej charakterystyce i sypać błędami. W warsztatach często widać też czujniki polakierowane zbyt grubo, co skutecznie tłumi ultradźwięki.
Nie można pomijać modułu PDC, bezpieczników i aktywacji systemu. Gdy nie działa przycisk w konsoli albo system jest wyłączony w ustawieniach, objawy będą identyczne jak przy awarii kilku czujników naraz. Bywa i tak, że wszystko jest sprawne, a problem robi słaby akumulator: spadki napięcia potrafią wywołać losowe komunikaty i wyłączanie systemu w czasie manewru.
Metody lokalizacji niesprawnego czujnika bez użycia diagnostyki komputerowej
Najpierw widać to, co da się zobaczyć. Nierówno osadzony czujnik, pęknięty pierścień, ślad po uderzeniu w narożnik zderzaka, odchodzący lakier i mokry nalot w okolicy konkretnego miejsca często wskazują winnego szybciej niż długie testy. W autach po naprawach blacharskich warto zwrócić uwagę, czy czujniki są tej samej wersji i czy wszystkie siedzą na identycznej głębokości.
Popularna jest metoda nasłuchowa, bo czujnik ultradźwiękowy często wydaje ciche, szybkie „cykanie” podczas pracy. Działa to najlepiej w cichym miejscu i przy aktywnym systemie. Jeden element, który milczy, bywa podejrzany. To nie jest stuprocentowe: w części aut dźwięk jest słabo słyszalny, a niektóre czujniki pracują ciszej od innych.
Test dotykowy polega na wyczuciu delikatnych wibracji na powierzchni czujnika. Czasem da się wyczuć „mrowienie”, czasem nie. Różnice zależą od konstrukcji sensora, grubości lakieru i tego, czy czujnik jest sztywno zamocowany. W praktyce łatwiej to wyczuć na czystym, suchym zderzaku niż na mokrym po deszczu. I tak zdarzają się fałszywe wskazania.
Warunki testu mają znaczenie: zapłon musi być włączony, system aktywowany wstecznym albo przyciskiem, a w wielu autach czujniki nie pracują, gdy auto jedzie szybciej lub gdy otwarte są drzwi bagażnika. Hałas ulicy też robi swoje. Krótkie sprawdzenie na parkingu pod biurowcem potrafi dać sprzeczne wnioski, bo słychać wszystko dookoła.
Metody „domowe” nie wykryją sytuacji, gdy czujnik działa elektrycznie, ale ma problem z detekcją przez pękniętą membranę lub zalanie. Da się też trafić na przypadek, gdzie czujnik jest sprawny, a moduł odcina kanał z powodu zakłóceń w wiązce. Bez narzędzi diagnostycznych łatwo pomylić skutek z przyczyną.
Diagnostyka elektryczna czujników i instalacji z użyciem miernika

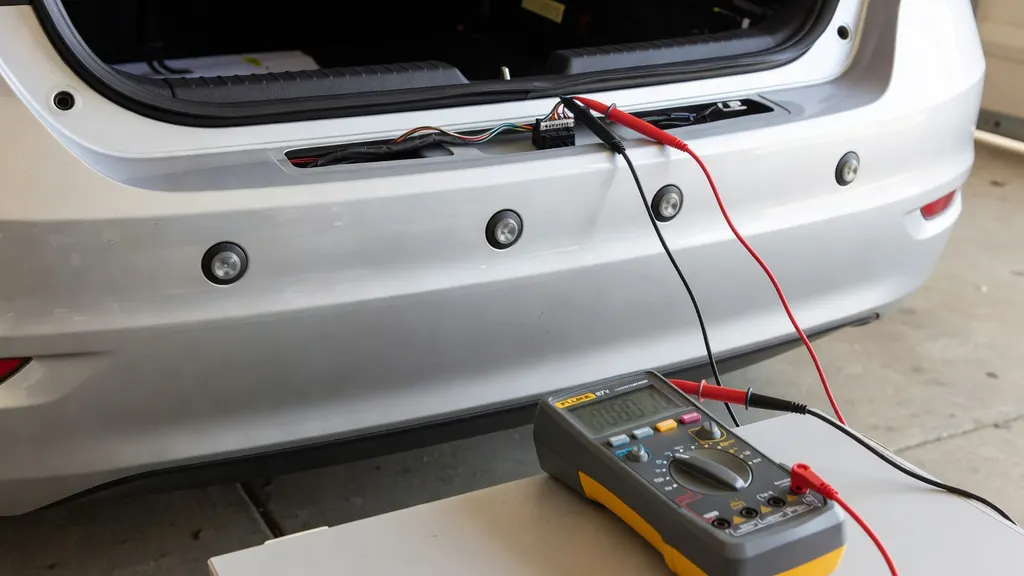

Miernik pozwala oddzielić uszkodzenie czujnika od problemów z zasilaniem i masą. Podstawowe kroki to sprawdzenie obecności zasilania na wtyczce, jakości masy oraz ciągłości przewodów między czujnikiem a wiązką zderzaka lub modułem, zależnie od konstrukcji. Równie ważne jest obejrzenie samych pinów: śniedź i luźne gniazdo potrafią zrobić więcej zamieszania niż całkowicie martwy sensor.
Różnice konstrukcyjne mają znaczenie przy interpretacji pomiarów. Spotyka się czujniki 2-pinowe i 3-pinowe, a w części aut sygnał jest przesyłany linią danych, nie prostym analogiem. Pomiar rezystancji „w ciemno” nie zawsze ma sens, bo elektronika w czujniku potrafi dać wartości mylące. Lepiej trzymać się zasilania, masy i stabilności połączeń niż polować na jedną magiczną liczbę.
Przerwy i zwarcia nie muszą być stałe. Wiązka w zderzaku pracuje przy każdym domknięciu klapy, przy wibracjach i zmianach temperatury. Niestabilne połączenie objawia się tym, że napięcie znika przy poruszeniu przewodem lub wtyczką. To typowe dla aut, które miały demontowany zderzak. Kto raz widział pęknięty przewód pod izolacją, ten wie, że na oko wszystko wygląda dobrze.
Rozróżnienie, czy problem siedzi w czujniku, czy w instalacji, ułatwia sprawdzenie tego samego czujnika na innej pozycji, ale przy zachowaniu zgodności stron i typu wtyczek. Jeśli po przełożeniu usterka „przenosi się” wraz z czujnikiem, trop jest mocny. Jeśli zostaje w tym samym miejscu zderzaka, winna bywa wtyczka, masa lub odcinek wiązki.
Przy pomiarach łatwo o uszkodzenia. Wpinanie się w złącza na siłę rozgina piny, przypadkowe zwarcie potrafi dobić moduł, a ustawienie złego zakresu kończy się błędnymi wnioskami. Spokój i precyzja są tu ważniejsze niż tempo.
Diagnostyka komputerowa i dane z modułu parkowania (OBD/VAG i podobne)

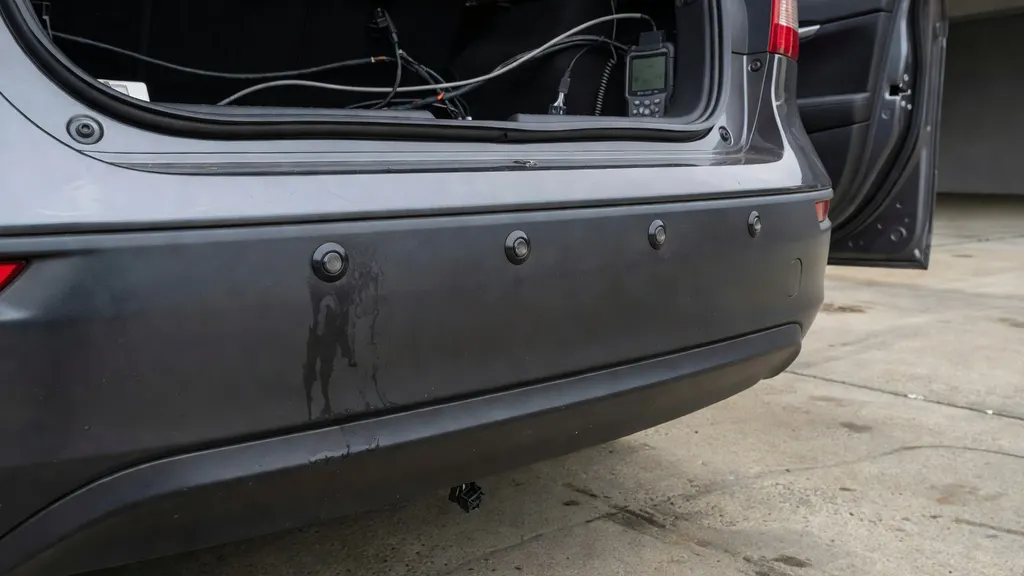

Diagnostyka komputerowa daje przewagę, bo moduł PDC zapisuje błędy z lokalizacją. W wielu autach da się odczytać, czy problem dotyczy konkretnego czujnika lewego przodu, prawego tyłu, czy komunikacji całego układu. Błąd ogólny nie rozwiązuje sprawy, ale zawęża kierunek: zasilanie, moduł, kodowanie albo brak aktywacji.
Podgląd parametrów bieżących potrafi pokazać „martwy” kanał, który nie zmienia wartości, gdy zbliża się przeszkoda. Widać też czujniki, które podają skrajne wskazania od razu po włączeniu. Takie zachowanie często idzie w parze z fałszywym stałym tonem w kabinie. Dane na żywo bywają bardziej czytelne niż same kody usterek.
Przełożenie czujników miejscami bywa najczystszą weryfikacją, jeśli konstrukcja zderzaka na to pozwala i nie ma różnic w typie elementów. Gdy błąd zmienia pozycję zgodnie z przełożeniem, diagnoza jest praktycznie zamknięta. Jeśli błąd zostaje na tym samym narożniku, w grze zostaje instalacja i złącza.
Po wymianie elementu zdarzają się problemy z konfiguracją. Część aut wymaga dopasowania modułu do liczby czujników, obecności przodu, rodzaju brzęczyka lub integracji z ekranem. Gdy coś jest nie tak, system potrafi działać częściowo albo odmawiać pracy mimo sprawnych czujników. Nie wygląda to spektakularnie. Po prostu nie działa.
Wyniki diagnostyki mogą też wskazać moduł, gdy pojawiają się błędy wielu kanałów naraz, brak komunikacji lub brak reakcji na aktywację mimo poprawnego zasilania na bezpiecznikach. Wtedy wymiana kolejnych czujników ma niewielki sens, bo problem leży poziom wyżej.
Kierunki naprawy, koszty oraz działania ograniczające powroty usterek
Zakres napraw zaczyna się od czyszczenia i osuszenia, a kończy na wymianie czujnika, odcinka wiązki lub modułu PDC. Czasem wystarczy rozpiąć złącze, usunąć nalot i zabezpieczyć styki, ale bywa też konieczny demontaż zderzaka, bo uchwyt czujnika jest pęknięty albo wiązka ma przetarcie w miejscu, którego nie widać z zewnątrz. Najwięcej czasu potrafi zająć dotarcie do przyczyny, nie sama wymiana.
Koszty zależą od liczby czujników i dostępu. W autach, gdzie czujniki siedzą w prostym zderzaku bez dokładek, robota jest krótsza. Jeśli trzeba zdjąć zderzak, dochodzą spinki, osłony, czas pracy oraz ryzyko, że coś było już naprawiane i trzyma się na starych zaczepach. Lakierowanie czujnika to osobny temat: dobra warstwa i zgodny kolor kosztują, a zbyt gruba powłoka potrafi zabić działanie.
Decyzja między naprawą lokalną a wymianą elementu sprowadza się do stanu czujnika i instalacji. Czujnik z pękniętą powierzchnią i śladami wody w środku rzadko daje się uratować na dłużej. Z kolei wiązka z zielonym nalotem w złączu często wraca do życia po solidnym oczyszczeniu i zabezpieczeniu, jeśli piny nie są już mechanicznie zniszczone.
Na powroty usterek działa głównie profilaktyka: utrzymanie czystości na czujnikach, kontrola osadzenia po zimie i ostrożność przy myciu ciśnieniowym w okolicy wtyczek. Wiele problemów zaczyna się od wody wtłoczonej pod ciśnieniem w szczeliny zderzaka. Potem pojawia się śniedź i losowe błędy. Klasyczny ciąg zdarzeń.
Do serwisu warto oddać temat, gdy błędy wracają po wymianie czujnika, gdy nie ma zasilania na układzie, gdy system zgłasza usterki wielu punktów jednocześnie albo gdy pojawiają się problemy z kodowaniem i konfiguracją. Bez stabilnej diagnozy łatwo wpaść w wymianę elementów na ślepo, a to szybko przestaje być opłacalne
